1、如何安装圆锥滚子轴承?
圆锥滚子轴承是一种可调整游隙的轴承,一般是成组使用,安装完成后必须进行轴承轴向游隙的调整及检查:
①、圆锥滚子轴承是可分离的,因此可以分别安装,轴承内组件安装在轴颈上外圈安装在壳体的孔内。螺母锁紧轴承的采用背朝背配合,压盖压紧轴承的采用面朝面配合。
②、安装后要进行轴承轴向游隙的调整,可参考如下表所示:
可调整游隙轴承的轴向游隙值(仅供参考)单位:mm
轴承内径 |
轴承宽度(直径) |
轴向游隙 |
||
圆锥滚子轴承 |
双列角接触球轴承 |
|||
≤30 |
轻系列 |
0.02~0.06 |
0.03~0.10 |
0.03~0.08 |
轻系列、中系列 |
- |
0.04~0.11 |
- |
|
中系列、重系列 |
0.03~0.09 |
0.04~0.11 |
0.05~0.11 |
|
30~50 |
轻系列 |
0.03~0.09 |
0.04~0.11 |
0.05~0.10 |
轻系列、中系列 |
- |
0.05~0.13 |
- |
|
中系列、重系列 |
0.04~0.10 |
0.05~0.13 |
0.06~0.12 |
|
50~80 |
轻系列 |
0.04~0.10 |
0.05~0.13 |
0.05~0.12 |
轻系列、中系列 |
- |
0.06~0.15 |
- |
|
中系列、重系列 |
0.05~0.12 |
0.06~0.15 |
0.07~0.14 |
|
80~120 |
轻系列 |
0.05~0.12 |
0.06~0.15 |
0.06~0.15 |
轻系列、中系列 |
- |
0.07~0.18 |
- |
|
中系列、重系列 |
0.06~0.15 |
0.07~0.18 |
0.10~0.18 |
另外,用计算的方法求得调整轴向游隙数值。例如:变速箱内齿轮轴两端各装一套中系列的30313圆锥滚子轴承(60×130×31)使用条件为:两轴承间中心距离L=350mm;轴的工作温度t2=60℃;环境温度t1=30℃;计算轴工作温度等于60℃时,轴的伸长数值ΔL按下经验公式计算:
≈0.1mm
根据计算轴的伸长量为0.1mm。因此,在安装轴承时,必须留有大于0.1mm的轴向游隙,以满足变速箱工作时齿轮轴的轴向的伸长量。
③、当圆锥滚子轴承间的距离不大时,温度引起轴的伸长量不大,可以把轴承的轴向游隙调整到最小,即:0.05mm。这是只考虑轴的加工及安装误差,温度引起的轴伸长量忽略不计。
2、圆锥滚子轴承安装后检查轴向游隙的方法
圆锥滚子轴承安装完后,必须进行轴承轴向游隙的检查,检查方法如下:

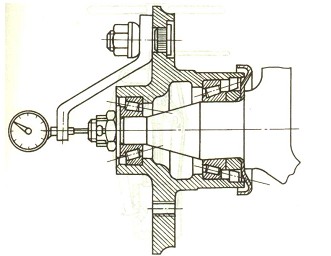

用千分表检查圆锥滚子轴承的轴向游隙,将带有千分表的支座稳固地置于机身或壳体上,把千分表表头顶在轴的光洁表面上,向两个方向推轴,表针指示的界限偏差,即为其轴向游隙数值如图所示。
